Hej! Ako dodávateľ bežného režimu sa často pýtam, ako tieto malé komponenty fungujú, najmä v jednom fázovom systéme. Poďme sa teda ponoriť priamo dovnútra a jednoducho ho rozložte.
Po prvé, čo je to bežný režim? No, je to typInduktornavrhnutý na odfiltrovanie šumu spoločného režimu. Ale čo je hluk spoločného režimu? Predstavte si jednofázový elektrický systém. Máte živý drôt a neutrálny drôt. Hluk spoločného režimu je nežiaduce elektrické rušenie, ktoré sa objavuje na živých aj neutrálnych vodičoch súčasne, v rovnakom smere a s rovnakou fázou. Môže pochádzať z partia zdrojov, ako je elektrické vybavenie v okolí, údery bleskov alebo dokonca zo samotnej siete energie.

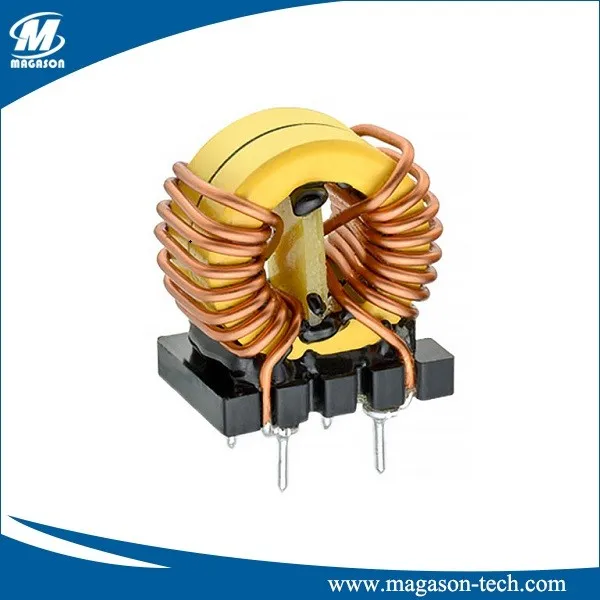

Teraz sa dostaneme do duseného - odvážny, ako funguje sýtička spoločného režimu v jednom fázovom systéme. Bežný režim sýtič zvyčajne pozostáva z dvoch cievok, ktoré sa zviazajú okolo spoločného magnetického jadra, zvyčajne aToroidný bežný režim sýtič. Spôsob, akým sú tieto cievky zranené, je rozhodujúci. Sú zranené takým spôsobom, že magnetické polia, ktoré vytvárajú medzi sebou, interagujú.
Keď signály normálneho, diferenciálneho režimu prechádzajú cez jednofázový systém (to znamená užitočné elektrické signály, ktoré nesú energiu alebo údaje medzi živými a neutrálnymi vodičmi), prúdy v dvoch cievkach toku spoločného režimu toku sýtiča v opačných smeroch. Podľa zákona Ampere sa magnetické polia generované týmito opačnými smermi v cievkach navzájom rušia. Spoločný režim je teda sýtič v režime veľmi malá impedanciu pre signály diferenciálneho režimu. To znamená, že užitočné elektrické signály môžu prechádzať tlmivom s minimálnym rušením, rovnako ako v normálnom obvode bez tlmivky.
Na druhej strane, keď je prítomný hluk spoločného režimu, prúdy v dvoch cievkach prietoku sýtiča spoločného režimu v rovnakom smere. Je to preto, že šum spoločného režimu sa objavuje na živých aj neutrálnych vodičoch súčasne. Keď prúdy tečú rovnakým smerom, magnetické polia generované dvoma cievkami sa sčítajú. Magnetické jadro bežného režimu sýtič potom ukladá energiu z šumu spoločného režimu vo forme magnetického poľa.
Táto uložená energia vytvára protichodné napätie podľa Faradayovho zákona elektromagnetickej indukcie. Protivujúce napätie účinne odoláva toku šumových prúdov bežného režimu. Inými slovami, sýtič v bežnom režime predstavuje vysokú impedanciu šumu spoločného režimu. Výsledkom je, že hluk spoločného režimu je zoslabený alebo znížený, čo mu bráni v tom, aby sa pohyboval ďalej po okruhu a spôsobil problémy.
Poďme sa rozprávať trochu viac o magnetickom jadre. Výber materiálu magnetického jadra je skutočne dôležitý pre výkon sýtiča spoločného režimu. Rôzne materiály majú rôzne magnetické vlastnosti, ako napríklad priepustnosť a charakteristiky saturácie. Napríklad feritové jadrá sa bežne používajú, pretože majú vysokú priepustnosť pri nízkych frekvenciách, čo znamená, že môžu efektívne ukladať magnetickú energiu z šumu spoločného režimu. Majú tiež relatívne nízke straty, čo je skvelé pre efektívnosť.
Ďalším faktorom, ktorý je potrebné zvážiť, je počet zákrut v cievkach. Čím viac zákrut v cievkach, tým vyššia je indukčnosť škrtiacej siete spoločného režimu. Vyššia indukčnosť vo všeobecnosti znamená vyššiu impedanciu hluku spoločného režimu. Existuje však obchod - vypnutý. Viac zákrut tiež znamenajú vyšší odpor voči signálom diferenciálneho režimu, čo môže spôsobiť určitú stratu energie pre užitočné elektrické signály. Takže je to všetko o nájdení správnej rovnováhy.
Teraz by vás mohlo zaujímaťIndukčná cievkačasť. Cievky v bežnej režime sýtič sú v podstate indukčné cievky. Pracujú na základe zásady elektromagnetickej indukcie. Keď sa magnetické pole okolo cievky zmení (buď v dôsledku šumu spoločného režimu alebo signálov diferenciálneho režimu), v cievke je indukovaná elektromotívna sila (EMF). Táto indukovaná EMF je to, čo umožňuje buď signály diferenciálneho režimu prechádzať alebo blokovať šum spoločného režimu.
V jednom fázovom systéme sa v rôznych aplikáciách používajú bežné režimy. Napríklad v napájacích zdrojoch pomáhajú odfiltrovať šum spoločného režimu, ktorý je možné generovať pomocou prepínajúcich obvodov vo vnútri napájacieho zdroja. To zaisťuje, že napájanie dodávané na záťaž je čisté a bez rušenia. V zvukových systémoch sa môžu dlaždice spoločného režimu použiť na zníženie hučania a hluku, ktorý je možné vyzdvihnúť zvukovými káblami, čo vedie k jasnejšiemu a presnejšiemu zvuku.
Ak ste na trhu s vysokými kvalitnými dlhliami bežného režimu pre vaše jednofázové systémy, nehľadajte ďalej. Ako dôveryhodný dodávateľ sýtiča spoločného režimu ponúkame širokú škálu produktov, ktoré vyhovujú vašim špecifickým potrebám. Či už potrebujete malú sýtič pre kompaktné zariadenie alebo vysokú energiu pre priemyselnú aplikáciu, dostali sme vás.
Chápeme, že každá aplikácia je jedinečná, a preto úzko spolupracujeme s našimi zákazníkmi pri poskytovaní prispôsobených riešení. Náš tím odborníkov vám môže pomôcť zvoliť si správny bežný režim na základe faktorov, ako je frekvenčný rozsah hluku, aktuálne hodnotenie a požiadavky fyzickej veľkosti.
Ak máte záujem dozvedieť sa viac o našich produktoch alebo máte akékoľvek otázky o tom, ako bežné režimy fungujú vo vašich jediných fázových systémoch, neváhajte osloviť. Vždy sme radi, že sme sa porozprávali a diskutovali o vašich požiadavkách. Pracujme spolu, aby sme zaistili, že vaše elektrické systémy fungujú hladko a bez šumu bežného režimu.
Odkazy
- „Elektromagnetické inžinierstvo kompatibility“ od Henryho W. Otta
- „Power Electronics: Converters, Applications a Design“ od Ned Mohan, Tore M. Undland a William P. Robbins
