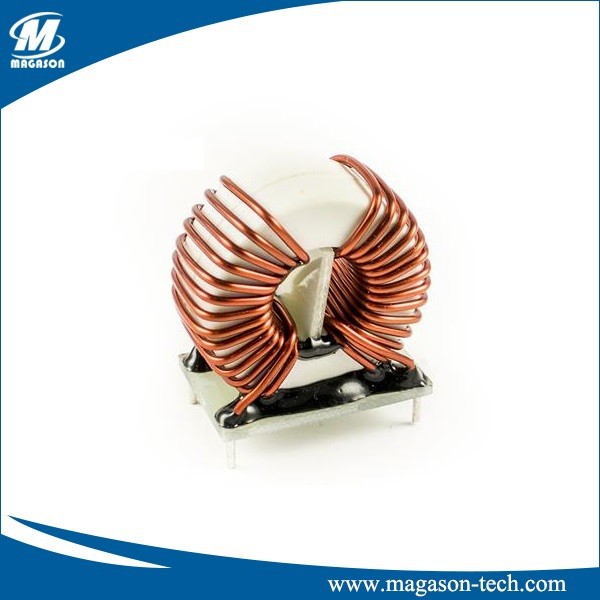

Indukčná cievka je pasívna elektronická súčiastka, ktorá je schopná uchovávať elektrickú energiu vo forme magnetickej energie. V podstate používa vodič, ktorý je navinutý do cievky, a keď elektrina prúdi do cievky zľava doprava, vytvorí sa magnetické pole v smere hodinových ručičiek. Čím viac závitov okolo jadra môže mať induktor, tým väčšia je indukčnosť, ktorá sa vytvorí. Vyššia indukčnosť je tiež generovaná zväčšením plochy prierezu induktora alebo zmenou jadra indukčnej cievky.
Magason navrhuje tlmivky so spoločným režimom prakticky v akejkoľvek veľkosti balenia alebo tvarového faktora pre takmer akúkoľvek aplikáciu. Indukčné cievky sú výkonové magnetické komponenty používané ako elektrický filter na blokovanie vysokofrekvenčného šumu so spoločným režimom, pričom umožňujú prechod diferenciálnych signálov a nízkofrekvenčných signálov spoločného režimu. Impedancia indukčnej cievky je zvyčajne špecifikovaná ako minimálna (v OHM) pri požadovanej frekvencii.
Pre induktor série UU je správny výber jadra trochu pokusom a omylom. Bežne sa používa feritový materiál s priepustnosťou 5000 alebo vyššou. Jadro musí byť tiež dostatočne veľké, aby sa zmestilo na otáčky potrebného meradla drôtu. Každé vinutie sa musí zmestiť do jednej vrstvy na rôznych stranách jadra s dostatočným priestorom na umiestnenie rozpery (zvyčajne 3 mm) medzi ne.
Aplikácia
Televízny prijímač, rekordér, zvukové frekvenčné zariadenia, spektroskopia, fotokópie, písacie zariadenia, rekreačné optiky, počítače atď.;
Pre sieťové filtre spínaných zdrojov;
Eliminuje prichádzajúci/unikajúci hluk z TV, VTR/VCR a audio zariadení;
Pre OA zariadenia, komunikačné zariadenia a iné elektronické zariadenia.

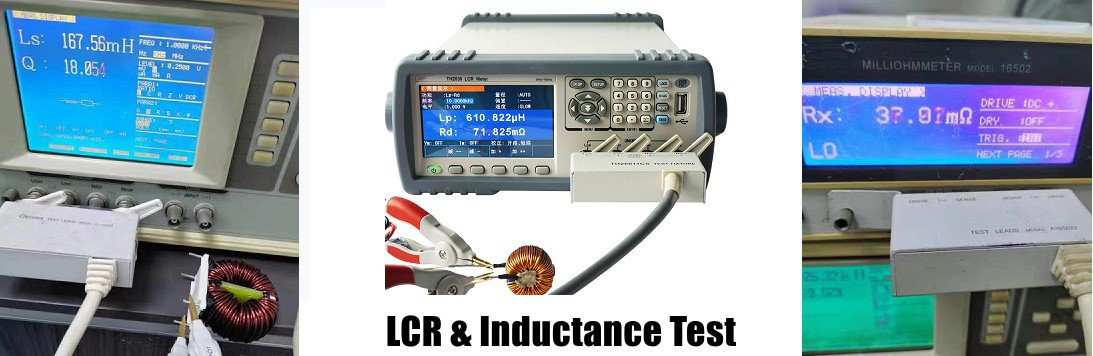

Testovacie zariadenie
Funkcia
1. Prevádzková frekvencia: 50~200KHz
2. Nízkonákladové, všetky modely používané hlavne v menej náročných oblastiach na poli elektromagnetického tienenia.
3. Frekvencia napájania z dôvodu práce, bezpečnostných predpisov a iných požiadaviek na rôzne teplotné úrovne sa zmení.
4. Veľký vysielací výkon
5. široký frekvenčný rozsah
6. stabilný výkon
7. Nízky nárast teploty
Parameter
1. Pracovná frekvencia: 20 kHz-500kHz
2. Prevádzková teplota: -40 stupňov až +125 stupňov
3. Skladovacia teplota: -25 stupňov až +85 stupňov
4. Skladovacia vlhkosť: 30 až 95 %
| Číslo dielu |
Indukčnosť L (min) mH |
Tolerancia indukčnosti (uH) Max |
DCR Max |
IDC Max A |
| UU9.8-102Y | 1.0 | 20 | 0.21 | 1.1 |
| UU9.8-222Y | 2.2 | 45 | 0.4 | 0.8 |
| UU9.8-472Y | 4.7 | 100 | 0.95 | 0.5 |
| UU9.8-103Y | 10.0 | 210 | 2 | 0.35 |
| UU9.8-333Y | 33.0 | 710 | 7 | 0.13 |
| UU10.5-601Y | 0.6 | 50 | 0.12 | 2.0 |
| UU10.5-801Y | 0.8 | 50 | 0.2 | 1.5 |
| UU10.5-102Y | 1.0 | 100 | 0.4 | 1.0 |
| UU10.5-202Y | 2.0 | 100 | 0.4 | 1.0 |
| UU10.5-302Y | 3.0 | 60 | 0.5 | 0.9 |
| UU10.5-502Y | 5.0 | 200 | 1.2 | 0.5 |
| UU10.5-752Y | 7.5 | 100 | 2 | 0.4 |
| UU10.5-103Y | 10.0 | 30 | 2.0 | 0.3 |
Indukčná cievka je druh tlmivky so spoločným režimom, je to elektrický filter, ktorý blokuje vysokofrekvenčný šum spoločný pre dve alebo viac dátových alebo elektrických vedení, pričom umožňuje prechod požadovaného jednosmerného alebo nízkofrekvenčného signálu. Šumový prúd bežného režimu (CM) je zvyčajne vyžarovaný zo zdrojov, ako sú nežiaduce rádiové signály, netienená elektronika, meniče a motory. Ponechaný nefiltrovaný, tento šum predstavuje problémy s rušením v elektronike a elektrických obvodoch.
Ako si vybrať UU induktor? Skontrolujte nižšie uvedené informácie.
Priemery drôtov?
Indukčnosť?
Pomer otáčok?
Výkres navíjania?
