Jo, kolegovia nadšenci elektroniky! Ako dodávateľ špičkových toroidných induktorov mám neustále veľa otázok. Jeden, ktorý prichádza častejšie ako nie, je: "Aký je optimálny počet závitov pre toroidný induktor?" Je to fascinujúca téma a dnes sa do nej ponoríme hlboko.

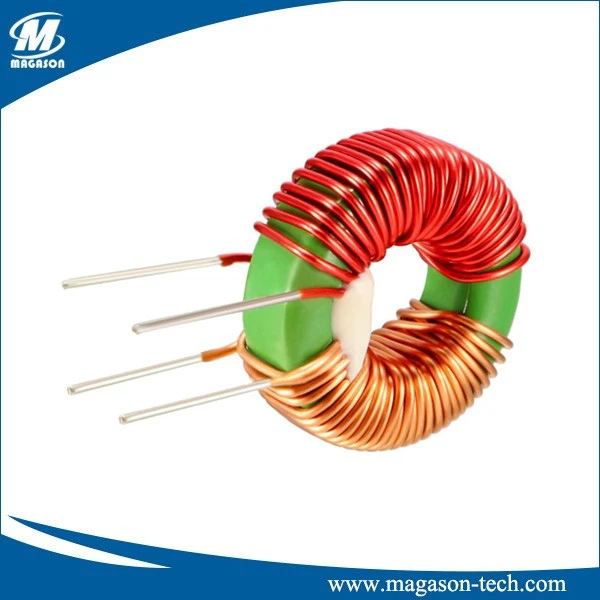

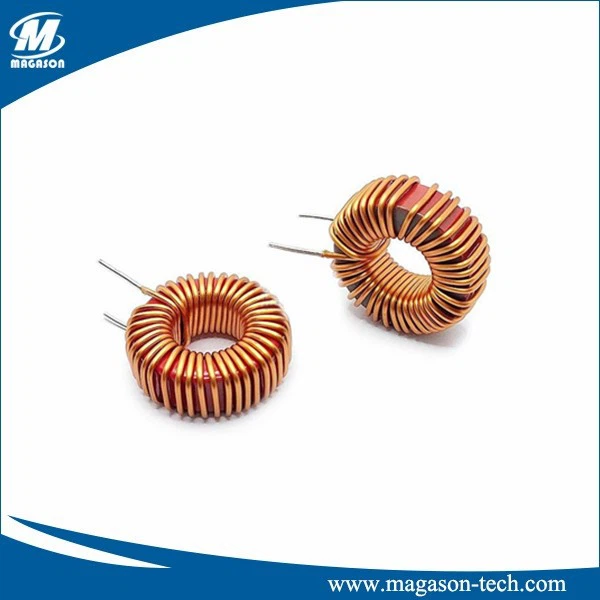

Najprv si rýchlo prejdime, čo je toroidný induktor. Toroidný induktor je v podstate cievka drôtu navinutá okolo jadra v tvare šišky (toroidu). Tieto induktory sú veľmi populárne vo všetkých druhoch elektronických obvodov, pretože ponúkajú vysoké hodnoty indukčnosti v relatívne malej veľkosti a majú nízke elektromagnetické rušenie (EMI). Nájdete ich v napájacích zdrojoch, audio zariadeniach a dokonca aj v rádiofrekvenčných (RF) aplikáciách. Ak máte záujem vyskúšať si niektoré z našich toroidných induktorov, môžete kliknúť na tieto odkazy:Induktor toroidnej cievkyaInduktor toroidného jadra.
Teraz späť k hlavnej otázke: aký je optimálny počet otáčok? No, neexistuje jedna odpoveď – veľkosť – sedí – všetci. Závisí to od množstva faktorov a my si ich rozoberieme jeden po druhom.
Požiadavky na indukčnosť
Najzrejmejším faktorom je hodnota indukčnosti, ktorú potrebujete pre svoj obvod. Indukčnosť sa meria v henry (H) a je to miera toho, do akej miery induktor odoláva zmenám prúdu. Vzorec pre indukčnosť toroidného induktora je (L=\frac{\mu N^{2}A}{l}), kde (L) je indukčnosť, (\mu) je permeabilita materiálu jadra, (N) je počet závitov, (A) je plocha prierezu jadra a (l) je stredná dĺžka magnetickej dráhy okolo toroidu.
Z tohto vzorca môžete vidieť, že indukčnosť je úmerná druhej mocnine počtu závitov. Ak teda zdvojnásobíte počet závitov, indukčnosť sa zvýši štvornásobne. Ak váš obvod vyžaduje vysokú hodnotu indukčnosti, budete musieť mať väčší počet závitov. Tu je však háčik: zvýšenie počtu závitov znamená aj zvýšenie odporu cievky. To môže viesť k stratám energie vo forme tepla, najmä vo vysokoprúdových aplikáciách.
Aktuálna manipulačná kapacita
Súčasná kapacita toroidného induktora je ďalším kľúčovým faktorom. Keď prúd preteká cievkou induktora, vytvára magnetické pole. Ak je prúd príliš vysoký, magnetické pole môže nasýtiť jadro induktora. Keď sa jadro nasýti, indukčnosť výrazne klesne a induktor nemusí fungovať podľa plánu.
Počet otáčok ovplyvňuje aktuálnu manipulačnú kapacitu. Väčší počet závitov vo všeobecnosti znamená vyššiu indukčnosť, ale znamená aj vyšší odpor. Ak potrebujete zvládnuť veľký prúd, možno budete chcieť zachovať relatívne nízky počet závitov. Týmto spôsobom bude odpor cievky nižší a dôjde k menšej strate výkonu. Musíte sa však uistiť, že znížený počet závitov vám stále poskytuje požadovanú indukčnosť.
Frekvencia prevádzky
Veľkú úlohu pri určovaní optimálneho počtu závitov zohráva aj frekvencia, na ktorej bude tlmivka pracovať. Pri vysokých frekvenciách sa efekt kože a efekt priblíženia stávajú výraznejšími. Kožný efekt spôsobuje, že prúd preteká hlavne na vonkajšom povrchu drôtu, čím sa zvyšuje efektívny odpor cievky. Efekt blízkosti nastáva, keď magnetické polia susedných závitov interagujú, čo tiež zvyšuje odpor.
Pre vysokofrekvenčné aplikácie možno budete chcieť použiť menej závitov hrubšieho drôtu. To pomáha znižovať účinky kože a blízkosť. Na druhej strane, pri nízkofrekvenčných aplikáciách vám často prejde viac závitov tenšieho drôtu.
Materiál jadra
Druh materiálu jadra použitého v toroidnom induktore je ďalším dôležitým faktorom. Rôzne materiály jadra majú rôzne priepustnosti, úrovne nasýtenia a stratové charakteristiky. Napríklad feritové jadrá majú vysokú priepustnosť, čo znamená, že môžete získať vysokú indukčnosť s relatívne malým počtom závitov. Feritové jadrá však majú nižšiu úroveň nasýtenia v porovnaní s niektorými inými materiálmi, ako sú napríklad práškové železné jadrá.
Práškové železné jadrá zvládnu vyššie prúdy pred nasýtením, ale zvyčajne majú nižšiu priepustnosť. Takže, ak používate práškové železné jadro, možno budete musieť mať viac závitov, aby ste dosiahli rovnakú indukčnosť ako feritové jadro.
Praktické obmedzenia
Okrem technických faktorov je potrebné zvážiť aj niekoľko praktických obmedzení. Fyzická veľkosť toroidného jadra je jedným z nich. Na jadre je len toľko miesta na navinutie drôtu. Ak sa pokúsite navinúť príliš veľa závitov, drôt nemusí sedieť alebo sa vinutie môže príliš utiahnuť, čo spôsobí mechanické namáhanie drôtu a jadra.
Ďalším praktickým aspektom sú náklady. Použitie väčšieho počtu závitov znamená použitie väčšieho množstva drôtu, čo zvyšuje náklady na induktor. Musíte nájsť rovnováhu medzi požiadavkami na výkon a nákladmi.
Ako teda vlastne určiť optimálny počet zákrut? No je to tak trochu proces pokus – omyl. Začnete výpočtom približného počtu závitov na základe vašich požiadaviek na indukčnosť pomocou vzorca (L=\frac{\mu N^{2}A}{l}). Potom musíte zvážiť ďalšie faktory, ako sú aktuálna manipulačná kapacita, frekvencia prevádzky, materiál jadra a praktické obmedzenia. Možno budete musieť vykonať nejaké úpravy v počte otočení, aby ste dosiahli čo najlepší výkon.
Ak si stále nie ste istí optimálnym počtom otočení pre vašu konkrétnu aplikáciu, nezúfajte! To je miesto, kde prichádzame do úvahy. Ako dodávateľ toroidných induktorov máme tím odborníkov, ktorí vám môžu pomôcť prísť na to. V tomto biznise sa pohybujeme už dlho a videli sme najrôznejšie aplikácie. Či už pracujete na malom DIY projekte alebo na rozsiahlej priemyselnej aplikácii, môžeme vám poskytnúť ten správny toroidný induktor.
Ak máte záujem o kúpu toroidných induktorov alebo máte k nim akékoľvek otázky, neváhajte nás kontaktovať. Vždy sa radi porozprávame a pomôžeme vám nájsť najlepšie riešenie pre vaše potreby.
Referencie
- "Umenie elektroniky" od Paula Horowitza a Winfielda Hilla
- "Príručka návrhu elektronických obvodov", ktorú vydal Jerry C. Whitaker
