Hej! Ako dodávateľ induktorov vzduchových rán som videl z prvej ruky, aké dôležité je chrániť tieto komponenty pred žiarením. Žiarenie sa môže pokaziť s výkonom vzduchovej rany veľkého času, čo spôsobuje najrôznejšie problémy, ako je rušenie signálu a dokonca aj zlyhanie komponentov. Takže v tomto blogu sa podelím o niekoľko tipov, ako chrániť induktora vzduchu pred žiarením.

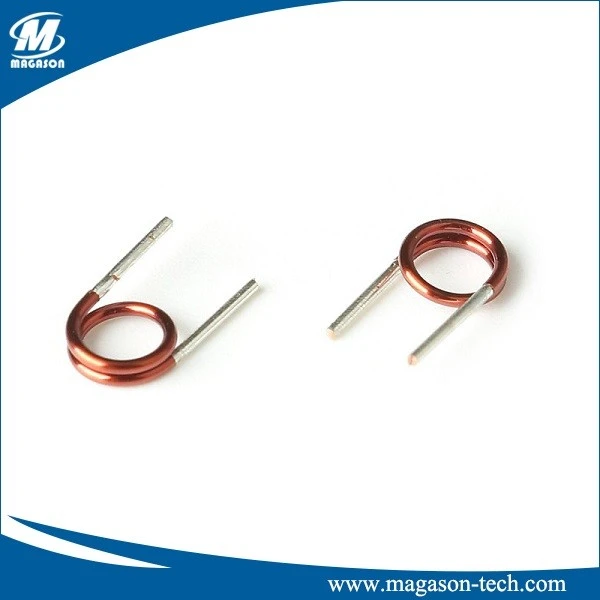

Po prvé, povedzme si trochu o tom, čo je induktor vzduchovej rany. AInduktor vzduchuje typ induktora, ktorý používa vzduch ako svoj základný materiál. Bežne sa používa v rôznych elektronických zariadeniach kvôli jeho nízkym stratám a vysokému Q-faktoru. Ale rovnako ako každý iný elektronický komponent, je zraniteľný voči žiareniu.
Pochopenie typov žiarenia
Existujú rôzne typy žiarenia, ktoré môžu ovplyvniť induktor vzduchu. Najbežnejšími sú elektromagnetické žiarenie a ionizujúce žiarenie.
Elektromagnetické žiarenie obsahuje veci ako rádiové vlny, mikrovlnné rúry, infračervené, viditeľné svetlo, ultrafialové, röntgenové lúče a gama lúče. Rádiové vlny a mikrovlnné rúry sú často vinníkmi v každodenných elektronických prostrediach. Napríklad v bezdrôtovom komunikačnom zariadení môžu signály rádiových frekvencií (RF) pôsobiť ako zdroj elektromagnetického žiarenia. Tieto RF signály sa môžu spojiť s induktorom vzduchu a spôsobiť nežiaduce zmeny v hodnotách indukčnosti a odporu.
Na druhej strane ionizujúce žiarenie je nebezpečnejšie. Zahŕňa röntgenové lúče a gama lúče. Tento typ žiarenia má dostatok energie na odstránenie pevne viazaných elektrónov z atómov a vytvára ióny. Ak je induktor vzduchu vystavený ionizujúcemu žiareniu, môže spôsobiť poškodenie izolácie drôtu, čo vedie k krátkemu obvodu alebo inej degradácii výkonu.
Chránenie
Jedným z najúčinnejších spôsobov, ako chrániť induktor induktora vzduchu pred žiarením, je tienenie. Štiepenie zahŕňa umiestnenie bariéry medzi induktor a zdroj žiarenia.
Vodivosť
Vodivé tienenie je populárna metóda. Materiály, ako je meď alebo hliník, môžete vytvoriť štít okolo induktora vzduchovej rany. Tieto kovy sú dobrými vodičmi elektriny a môžu odrážať a absorbovať elektromagnetické žiarenie.
Napríklad môžete vytvoriť štít vo forme krabice alebo rukávu, ktorý uzatvára induktora. Štít by mal byť správne uzemnený. Uzemnenie je rozhodujúce, pretože umožňuje indukovaným prúdom v štíte bezpečne prúdiť do zeme, čo im bráni v opätovnom vyžarovaní a ovplyvňovaní induktora.
Pri používaní vodivého štítu sa uistite, že v ňom nie sú žiadne medzery ani diery. Dokonca aj malá medzera môže umožniť preniknutie žiarenia a dosiahnutie induktora. Venujte pozornosť aj okrajom štítu. Ostré hrany môžu spôsobiť koncentrácie elektrického poľa, čo by mohlo viesť k vypúšťaniu Corona a ďalším problémom.
Magnetické tienenie
V niektorých prípadoch možno budete musieť použiť magnetické tienenie. Toto je obzvlášť dôležité pri riešení nízkofrekvenčných magnetických polí. Materiály ako Mu - kov sa bežne používajú na magnetické tienenie. Mu - kov má vysokú magnetickú priepustnosť, čo znamená, že dokáže presmerovať magnetické polia okolo induktora vzduchovej rany.
Ak chcete použiť magnetické tienenie, môžete induktora zabaliť vrstvou mu - kovu. Hrúbka kovovej vrstvy Mu - závisí od pevnosti magnetického poľa, proti ktorému sa snažíte chrániť. Rovnako ako pri vodivom tienení je kľúčová správna inštalácia. Uistite sa, že MU - kov je v dobrom kontakte so sebou, aby sa zabezpečila súvislá magnetická cesta.
Úvahy o návrhu obvodu
Ďalším aspektom, ktorý je potrebné zvážiť, je návrh obvodu. Môžete podniknúť niekoľko krokov vo fáze návrhu obvodu, aby ste minimalizovali vplyv žiarenia na induktor rany vzduchu.
Usporiadanie
Usporiadanie dosky obvodu môže hrať veľkú úlohu. Snažte sa udržať induktor vzduchu od zdrojov žiarenia, ako sú napríklad vysielačy RF s vysokým výkonom alebo röntgenové trubice. Tiež sa vyhnite umiestneniu ďalších komponentov príliš blízko induktora, pretože môžu pôsobiť ako sekundárne zdroje ožarovania alebo spôsobiť problémy s väzbou.
Pri smerovaní stôp na doske obvodu sa uistite, že na veľké vzdialenosti nekonávajú rovnobežne s induktorom. Paralelné stopy sa môžu spájať s induktorom a vyzdvihnúť alebo vysielať žiarenie. Namiesto toho sa pokúste čo najviac smerovať stopy kolmé na induktora.
Filtrovanie
Pridanie filtrov do obvodu môže tiež pomôcť. Napríklad môžete použiť filtre s nízkym priechodom na blokovanie vysoko - frekvenčného žiarenia. Tieto filtre môžu byť umiestnené na vstup a výstup obvodu, kde sa používa induktor vzduchu. Filter s nízkym priechodom umožňuje prechádzať nízkymi frekvenčnými signálmi pri zoslabovaní vysokých frekvenčných signálov.
Podobne môžete použiť feritové korálky. Feritové guľôčky sú pasívne elektronické komponenty, ktoré môžu potlačiť hluk s vysokým obsahom frekvencie. Môžete umiestniť feritovú guľôčku do série s induktorom vzduchu, aby ste znížili vplyv vysokofrekvenčného žiarenia.
Ochrana životného prostredia
Záleží aj na prostredí, v ktorom sa používa induktor vzduchu. Môžete podniknúť niekoľko krokov na kontrolu životného prostredia na ochranu induktora pred žiarením.
Prílohy
Použitie správnych krytov môže byť veľmi efektívne. Dobre navrhnutý kryt môže nielen chrániť induktora pred vonkajším žiarením, ale tiež ho chrániť pred inými environmentálnymi faktormi, ako je prach, vlhkosť a mechanický šok.
Kryt by mal byť vyrobený z materiálu, ktorý poskytuje dobré tienenie žiarenia. Napríklad kovový kryt môže pôsobiť ako faraday klietka, ktorá môže blokovať elektromagnetické žiarenie. Uistite sa, že kryt má správne vetranie, aby sa zabránilo prehriatiu, pretože nadmerné teplo môže ovplyvniť aj výkon induktora.
Miesto
Opatrne vyberte umiestnenie zariadenia obsahujúceho induktor vzduchu. Vyhnite sa jeho umiestneniu do oblastí s vysokou úrovňou žiarenia, napríklad v blízkosti rádiovej veže alebo stroja X -lúč v zdravotníckom zariadení. Ak je to možné, použite zariadenia na monitorovanie žiarenia na meranie úrovní žiarenia na rôznych miestach a vyberte hodnotu s najnižšou úrovňou.
Testovanie a monitorovanie
Po implementácii ochranných opatrení je dôležité otestovať a monitorovať výkonnosť induktora vzduchu.
Testovanie
Na meranie indukčnosti, odporu a Q - faktora induktora pred a po vykonaní ochranných opatrení môžete použiť špecializované testovacie zariadenia. Porovnajte výsledky, aby ste zistili, či existujú nejaké významné zmeny. Ak existujú, môže to naznačovať, že ochranné opatrenia nefungujú efektívne alebo že v systéme existujú aj ďalšie problémy.
Monitorovanie
Príjemné môže byť tiež nepretržité monitorovanie výkonnosti induktora. Môžete použiť senzory na meranie parametrov, ako je teplota, prúd a napätie. Akékoľvek náhle zmeny v týchto parametroch môžu byť príznakom poškodenia žiarenia alebo iných problémov. Monitorovaním týchto parametrov môžete zistiť problémy včas a podniknúť nápravné opatrenia.
Záver
Ochrana induktora vzduchu pred žiarením je rozhodujúca pre jeho správny výkon a dlhovekosť. Použitím techník tienenia, vzhľadom na návrh obvodu, riadenie životného prostredia a vykonávanie testovania a monitorovania môžete výrazne znížiť vplyv žiarenia na induktora.
Ak ste na trhu s vysokými kvalitnými induktormi vzduchu alebo potrebujete viac rád, ako ich chrániť pred žiarením, neváhajte sa osloviť. Sme tu, aby sme vám pomohli nájsť najlepšie riešenia pre vaše elektronické aplikácie. Začnime konverzáciu a uvidíme, ako môžeme spolupracovať, aby sme uspokojili vaše potreby.
Odkazy
- Smith, J. "Elektromagnetická kompatibilita v elektronických systémoch." Wiley, 2015.
- Jones, A. „Účinky žiarenia na elektronické komponenty“. IEEE Press, 2018.
